ctvsd-410

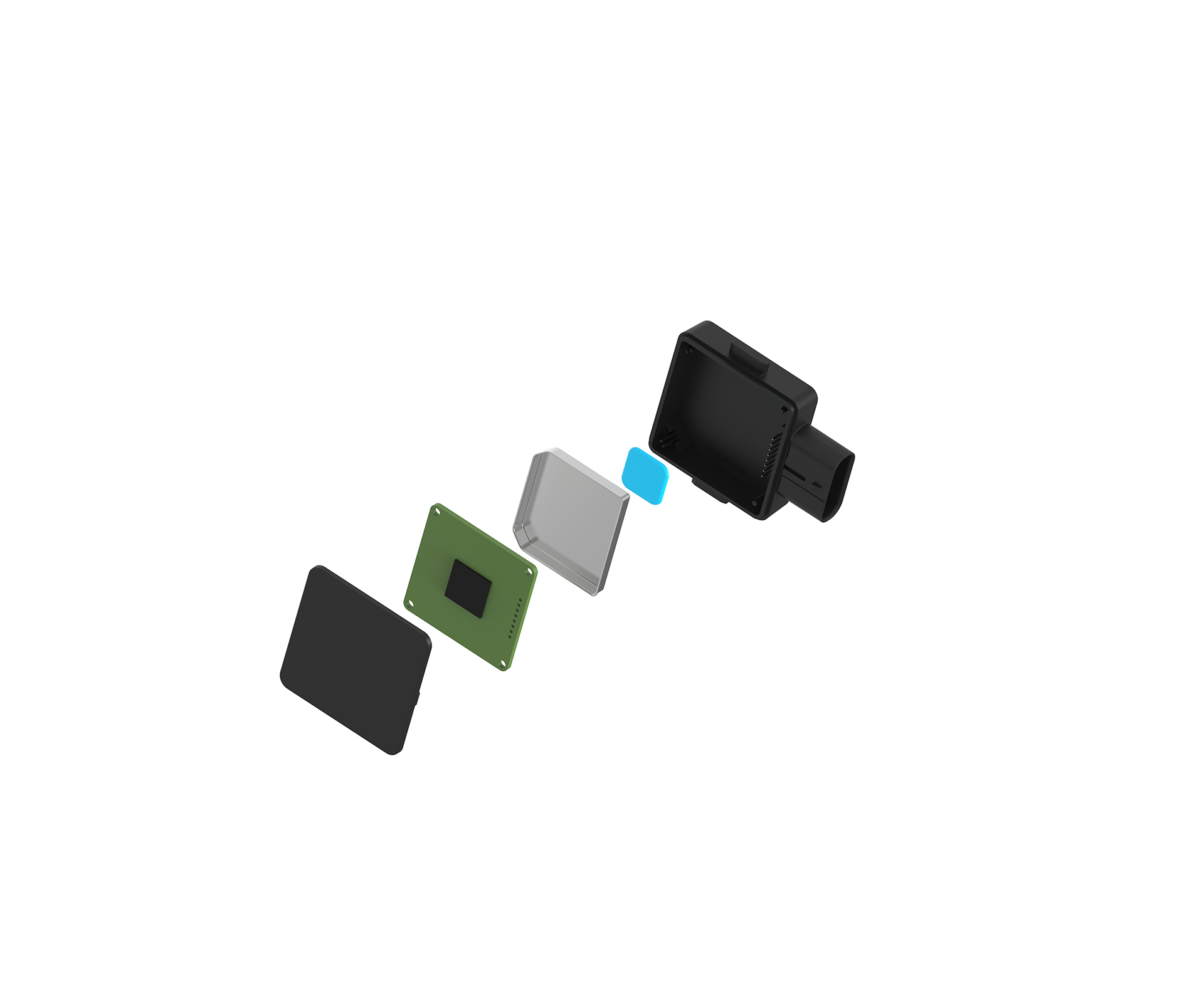

产品结构图

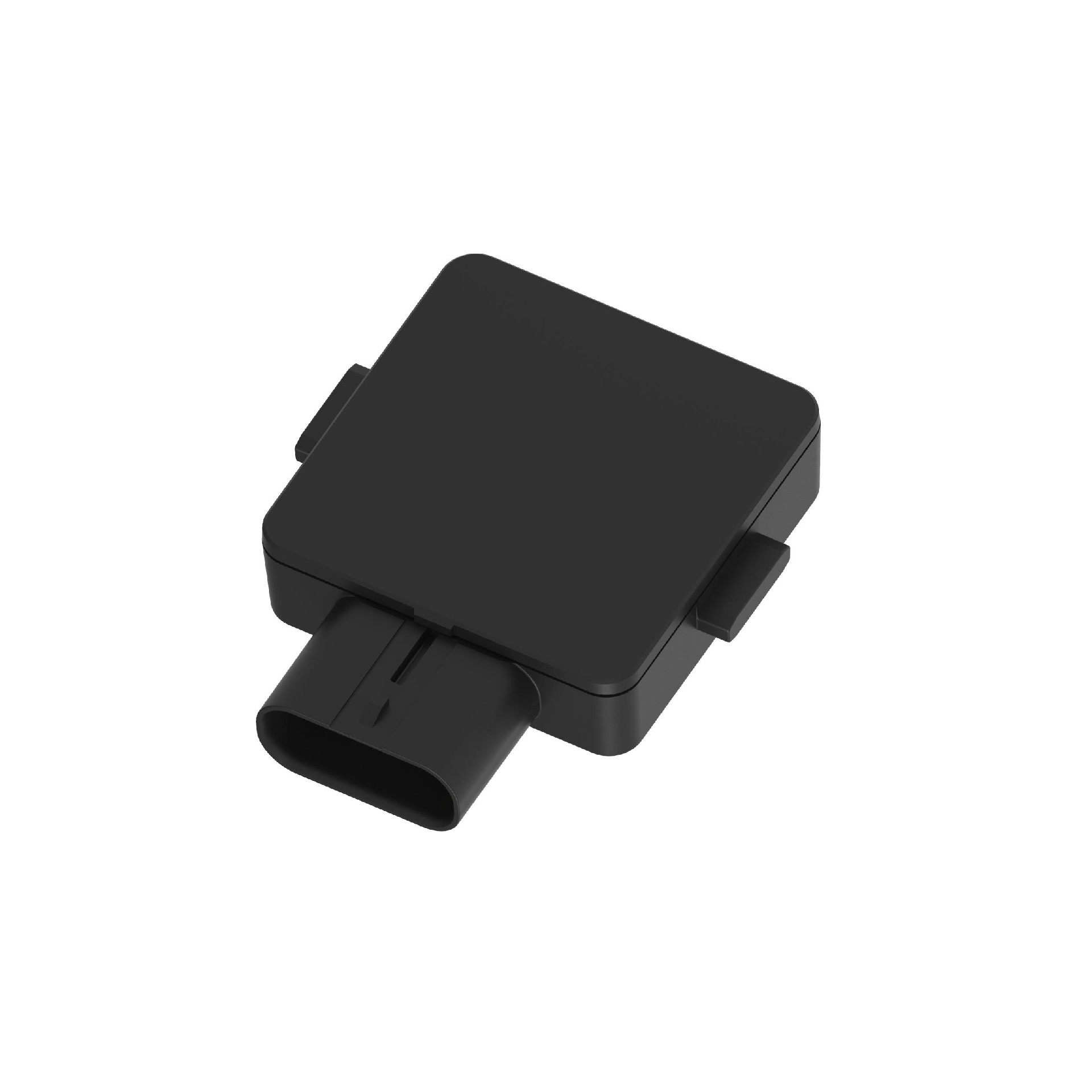

尺寸与重量
radar feature | parameter /参数 | |
雷达系统基础信息 | 工作电压 | 9v~16v |
整机功耗 | ＜1.5 w | |
重量 | 28g | |
防水等级 | ip6k7 & ip6k9k | |
工作频率 | 60 - 64ghz、77-81ghz 77ghz ~ 81ghz | |
振幅 | ± 2mm | |
eirp | ≤26dbm | |
天线通道数 | 4t4r | |
雷达制式 | fmcw | |
数据输出刷新率 | 100ms | |
探测目标类型 | 成人、儿童 | |
点云数量 | 160 | |
功能安全等级 | asil-b | |
总线类型 | 2 x canfd(兼容标准can) | |
支持标定范围 | 水平±3°，俯仰±3° | |
测距 | 距离范围 | 0.1m~3m |
距离精度 | ±0.02m | |
距离分辨率 | 0.04m | |
方位角 | 方位角范围 | ± 75° |
方位角精度 | ±1° | |
方位角分辨率 | 12.75° | |
俯仰角 | 俯仰角范围 | ± 60° |
俯仰角精度 | ±3° | |
尺寸 | 本体尺寸（不含连接器） | 41mm×41mm×12mm |
功能概述
ctvsd-410车内活体检测雷达是由承泰科技自主研发的60~64ghz及77~81ghz毫米波技术智能座舱雷达。具备高效能环境噪声对消、精准微多普勒感知、准确分辨成人/儿童占位检测的特点，主要应用于：儿童识别、乘员位置识别，致力于提供更安全、智能的车内体验。隐藏式、体积小、低功耗、低成本、易安装，可覆盖车内全区域。
支持功能：
sod 落座占用监测;
cpd 儿童遗忘监测；
优势
1.隐藏式安装，不影响内饰外观，不涉及隐私问题，有安全保障；
2.多芯片兼容方案设计，灵活满足法规要求，功耗低，易于安装；
3.支持iso26262功能安全等级最高至asil-b；
4.精准微多普勒感知；
5.高效能环境噪声对消；
6.可准确分辨成人/儿童的占位检测；
