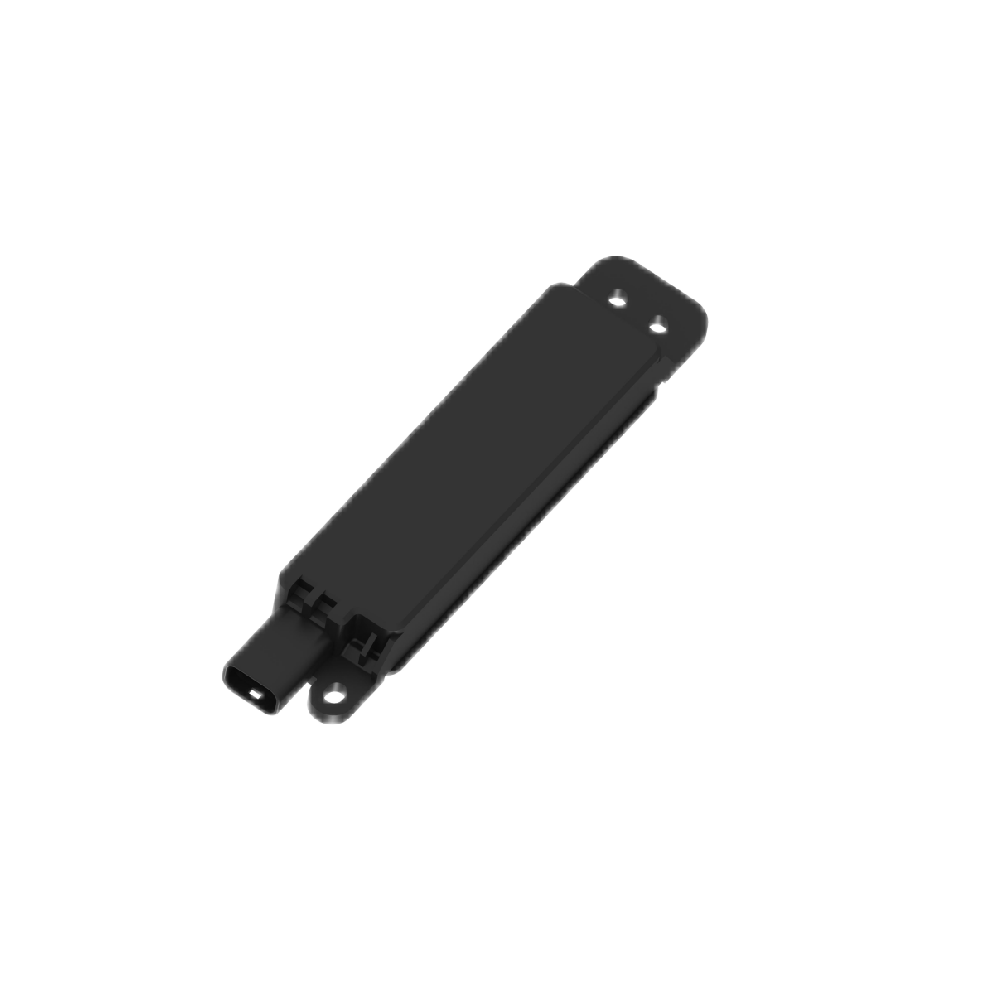

ctdsr-400

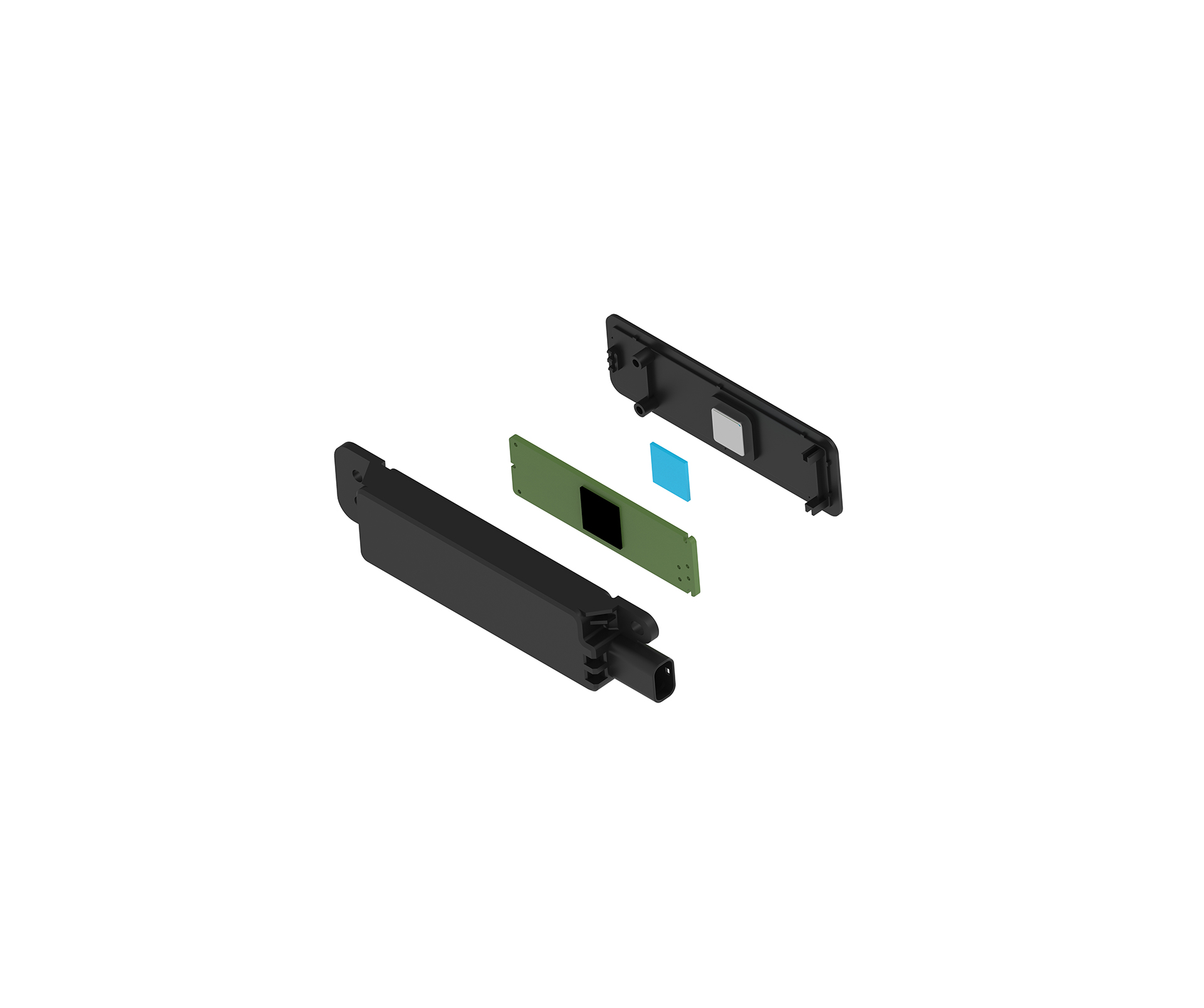

产品结构图
尺寸与重量
radar feature | parameter /参数 | |
雷达系统基础信息 | 工作电压 | 7.0v ~ 18.0v dc, typical 12.0v dc |
整机功耗 | ≤2w | |
重量 | ≤30g | |
防水等级 | ip67 | |
工作频率 | 77 - 81ghz | |
eirp | ≤12dbm | |
天线通道数 | 4t4r | |
雷达制式 | fmcw（cs mimo dbf） | |
数据输出刷新率 | 50ms | |
探测目标类型 | 路沿、花坛、行人、车辆、路障等 | |
点云数量 | 128 | |
总线类型 | canfd（兼容标准can） | |
最大目标跟踪数量 | 32 | |
支持标定范围 | 水平±3°，俯仰±3° | |
测距 | 距离范围 | 0.02m~5m |
距离精度 | ±0.02m | |
距离分辨率 | 0.04m | |
测速 | 速度范围 | -10~10m/s |
速度精度 | ±0.08m/s | |
速度分辨率 | 0.1m/s | |
方位角 | 方位角范围 | ± 75° |
方位角精度 | ± 0.25° | |
方位角分辨率 | 12.75° | |
俯仰角 | 俯仰角范围 | ± 75° |
俯仰角精度 | ±3° | |
尺寸 | 本体尺寸（不含连接器） | 66mm×25mm×14.5mm |
功能概述
ctdsr-400是由承泰科技自主研发最新一代77ghz短距毫米波雷达，集成自动驾驶级别的跟踪算法以及多帧属性累积的静态目标识别算法，拥有多芯片兼容的方案设计，可实现对车门周围目标快速扫描，针对碰撞风险给出推荐开门角度或主动制动车门。
支持功能：
开门物体探测;
开门安全预警;
开门防撞刹停;
休眠唤醒；
优势
1.支持单/双雷达方案；
2.超高集成度方案，业内已知最小开门避障雷达；
3.对于动态目标适配自动驾驶级别的跟踪算法；
4.对静态目标适配连续多帧累积属性识别算法；
5.多芯片兼容方案设计，灵活满足法规要求。
