ctlrr-520

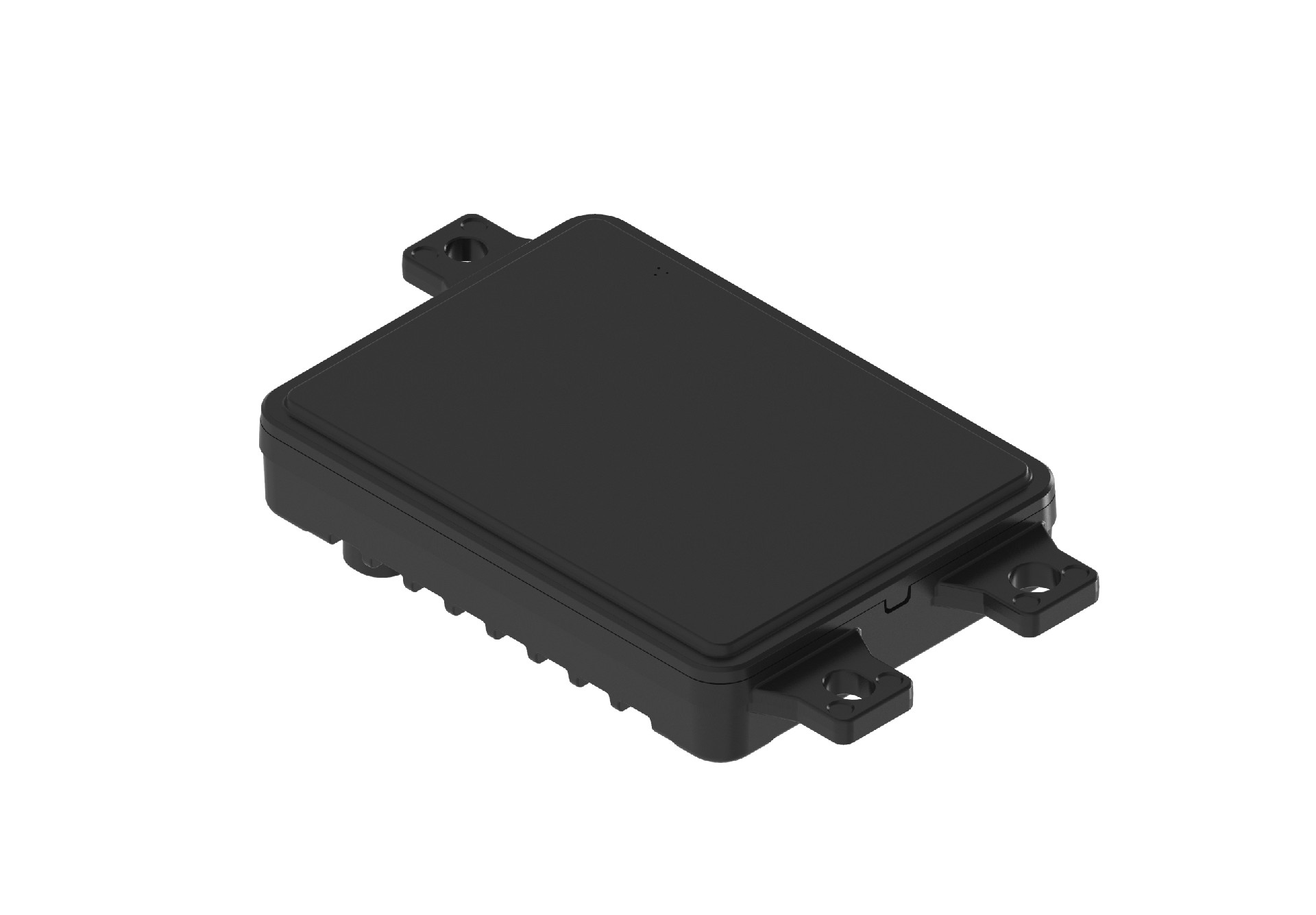

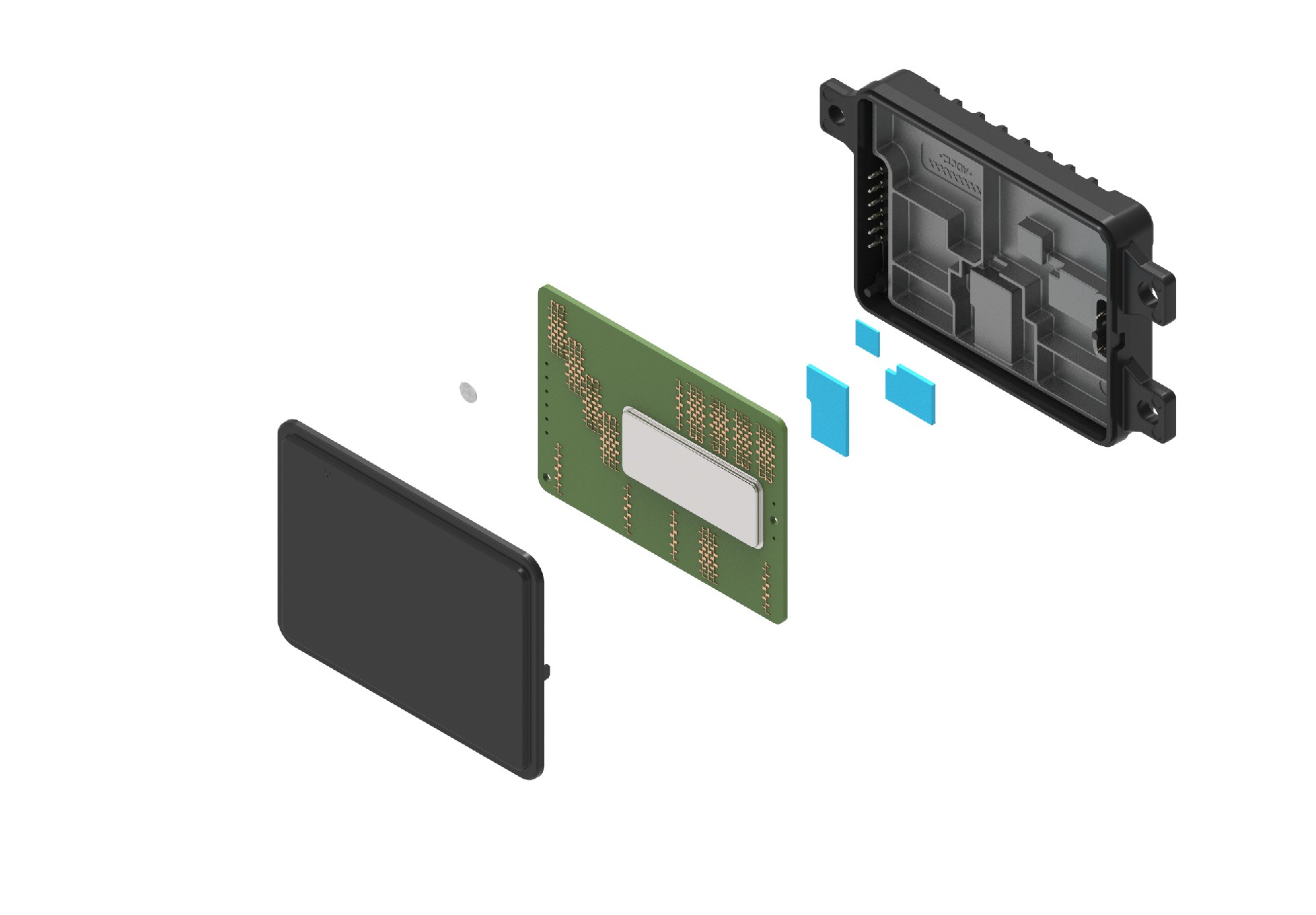

产品结构图
尺寸与重量
radar feature | parameter /参数 | |
雷达系统基础信息 | 工作电压 | 12v/ 24v |
整机功耗 | 12 w | |
重量 | 130 g | |
防水等级 | ip6k7 & ip6k9k | |
工作频率 | 76 - 79ghz | |
eirp | ≤39dbm | |
天线通道数 | 8t8r | |
雷达制式 | fmcw & ddma | |
数据输出刷新率 | 50ms | |
数据模式 | 点云/航迹 | |
点云数量 | 81920/s | |
功能安全等级 | asil b | |
数据接口 | can / 100mbps 以太网 | |
测距 | 距离范围 | ≥350m |
距离精度 | ±0.032m | |
距离分辨率 | 0.076m | |
测速 | 速度范围 | -400~200km/h |
速度精度 | ±0.022m/s | |
速度分辨率 | 0.064m/s | |
方位角 | 方位角范围 | -60~ 60° |
方位角精度 | ± 0.1° | |
方位角分辨率 | 1.1°@0° | |
俯仰角 | 俯仰角范围 | -15~ 15° |
俯仰角分辨率 | 2.2°@0° | |
俯仰角精度 | ±0.1° | |
尺寸 | 本体尺寸（不含连接器） | 88mm×65mm×17.3mm |
功能概述
ctlrr-520是由承泰科技自主研发的新一代77ghz 4d成像毫米波前雷达，是面向l2 及以上高阶自动驾驶的雷达传感器，具备高目标分辨率和识别能力的实时点云成像功能，车辆最大探测距离可达350米，性能高、成本低、体积小、易于集成装车。
优势
1.极致性能：更高测距、测角精度和分辨率，减少误报&漏报；
2.适配多种融合策略：高质量目标输出，前融合点云输出，可定制化高；
3.ai赋能：自适应地对复杂场景进行优化，支持自动化标注、数据采集；
4.产品工程设计领先：散热效率高，尺寸小，便于安装；
5.双级联方案：比拟业界4级联性能，性价比高；
6.95%以上国产化率：国产化方案，供应有保障；
