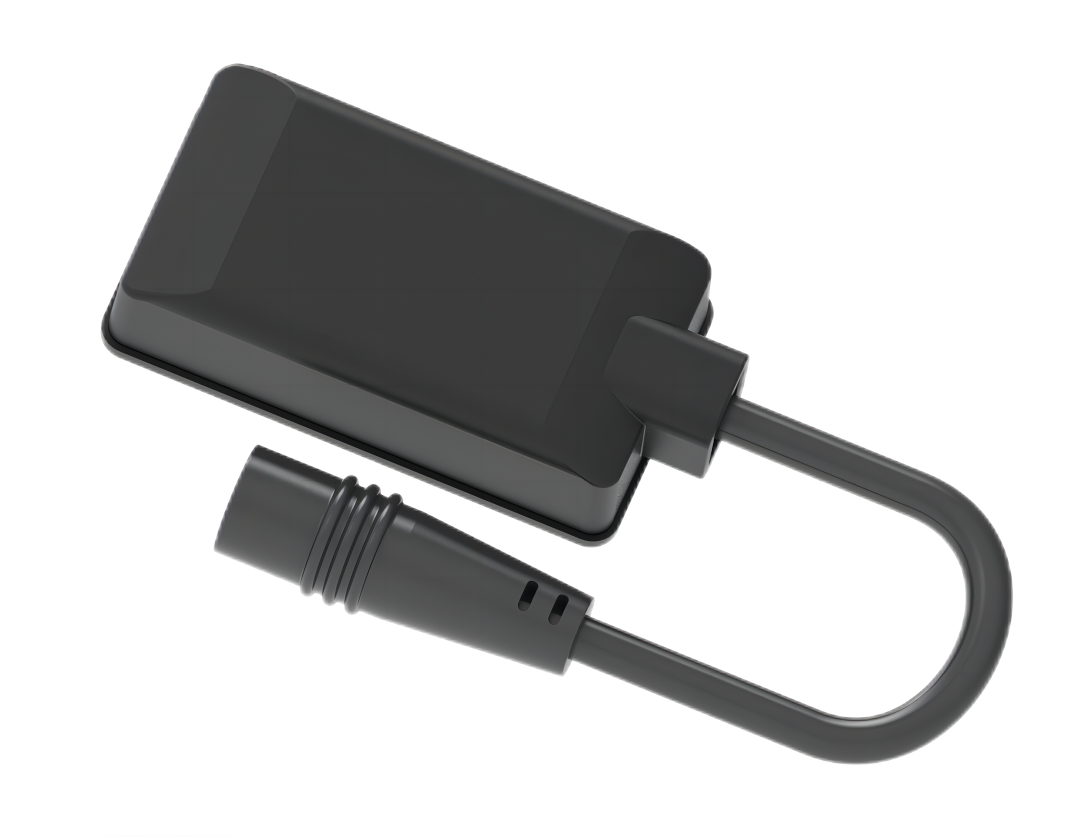

ctsrr-460

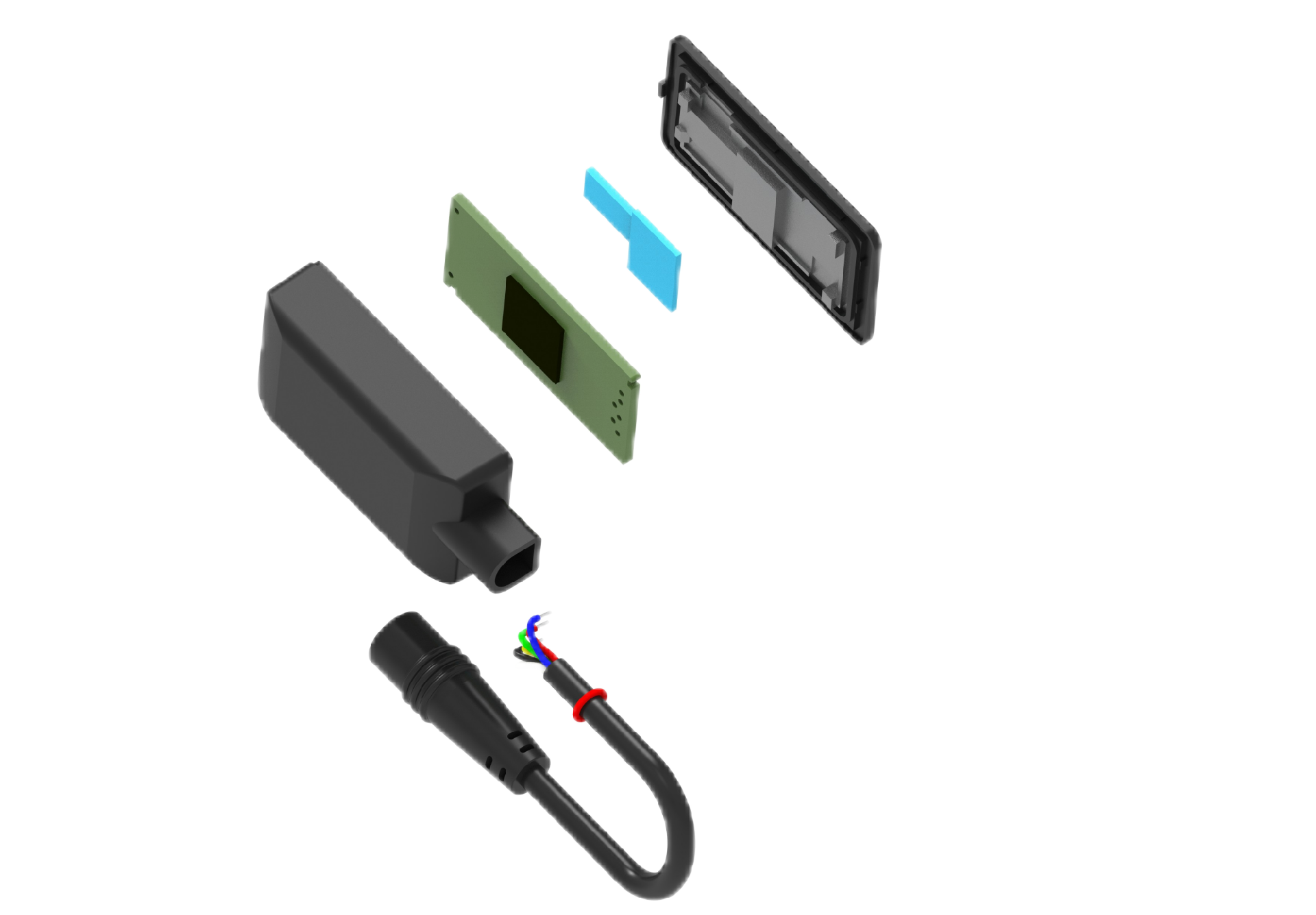

产品结构图

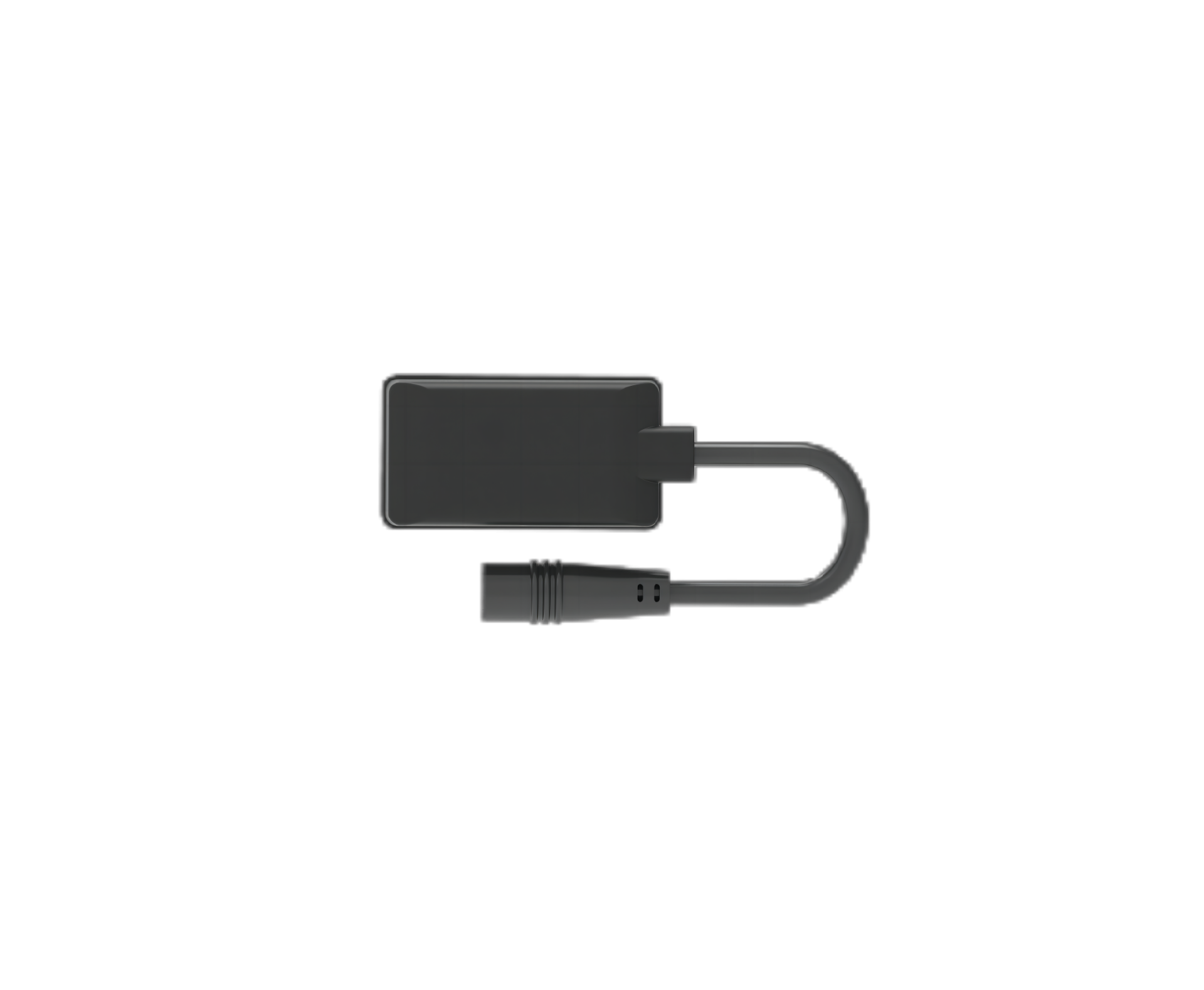

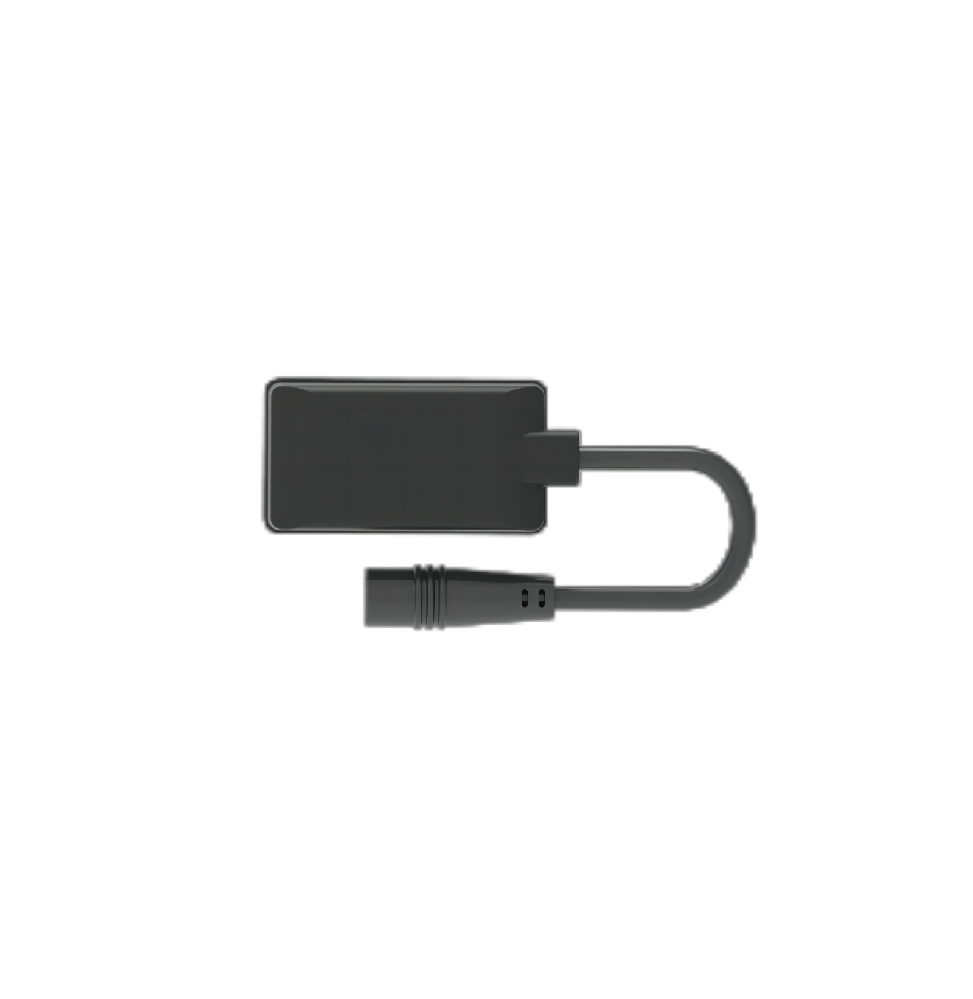

尺寸与重量
radar feature | parameter /参数 | |
雷达系统基础信息 | 工作电压 | 9.0v ~ 16.0v dc，typical 12.0v dc |
整机功耗 | < 1.5w @ 12v dc | |
重量 | < 30g | |
防水等级 | ip6k5 | |
工作频率 | 76ghz~79ghz | |
天线通道数 | 4t4r | |
雷达制式 | fmcw | |
数据输出刷新率 | 50ms | |
探测目标类型 | 静止及运动目标（车辆/行人/障碍物等） | |
最大目标跟踪数量 | 128 | |
eirp | ≤20 dbm | |
总线类型 | 1xuart或选用1×canfd；接口复用 | |
支持标定范围 | ±5° | |
距离探测 | 范围 | 0.2~80m |
精度 | ±0.06m | |
分辨率 | 0.26m | |
相对速度探测 | 范围 | -400km/h~ 200km/h |
精度 | ±0.05m/s | |
分辨率 | 0.16m/s | |
水平角测量 | 范围 | ± 75° |
精度 | ±1° @ 0° | |
分辨率 | 9.9° @ 0° | |
俯仰角测量 | 范围 | ± 12° |
尺寸 | 本体尺寸 | 46.5mm×25.5mm×13mm |

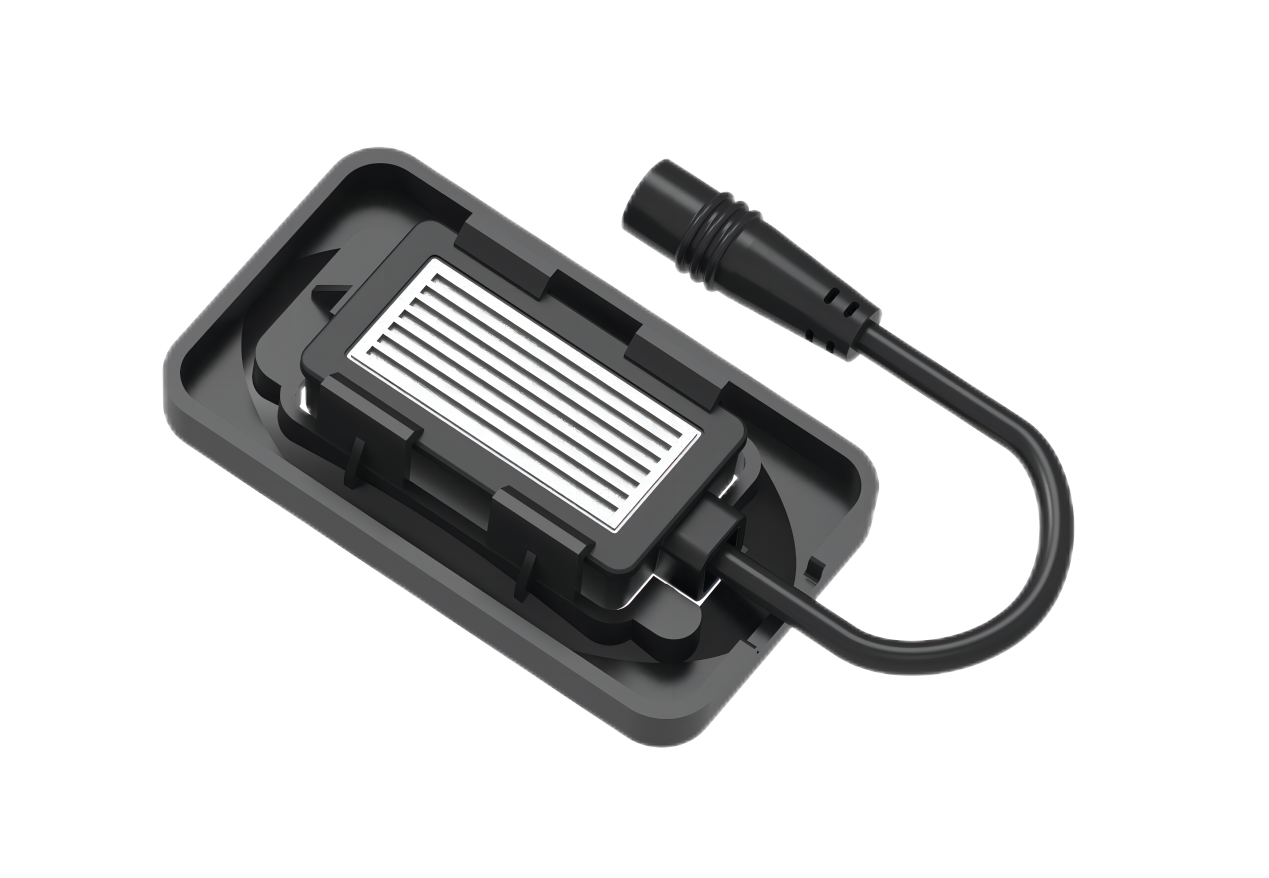

安装方式 | 卡装（卡扣式） |
|
锁附（挂耳式） |
| |
功能概述
ctsrr-460是由承泰科技自主研发最新一代77ghz短距毫米波雷达，支持单雷达多车道盲区监测的预警方案，集成自动驾驶级别的跟踪算法及报警处理逻辑，可实现对二轮车或微型乘用车的周围目标快速扫描，针对潜在危险提前为骑手提供预警信号。极致化设计、低功耗、体积小、易安装，可配置于各类型两轮车上，外形结构可根据车辆安装位置设计为卡扣安装或锁附安装。
支持功能：
bsd 盲区监测系统;
lca 换道辅助系统；
rcw 后向碰撞预警；
优势
1.隐藏式安装，不影响内饰外观，不涉及隐私问题，有安全保障；
2.多芯片兼容方案设计，灵活满足法规要求，功耗低，易于安装；
3.性价比高：单雷达方案实现后方碰撞预警功能；
4.易于安装，客制化设计；
5.适配二轮车：串口通信，自驱报警；
